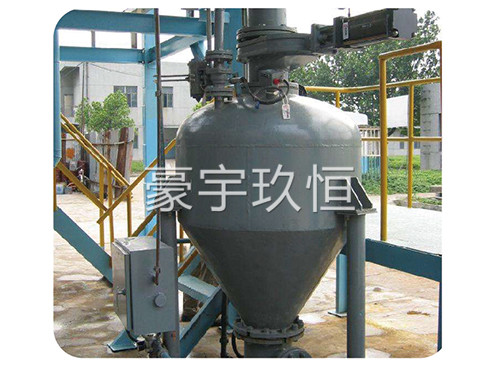

发送罐

  气力输送装置:
  气力输送装置属于密相中压气力输送,适用于不易破碎颗粒、粉料物料的输送。广泛应用于铸造、化工、医药、粮食的行业。 气力输送装置与输送管道、球形三通、增压器、增压弯头等组成密封输送系统,可以配自动控制电控系统,实现整个系统无人控制及配合PLC自动控制。
  中文名:气力输送装置; 条气力输送装置;第二条气力输送装置特点第三条气力输送装置的基本形式。
  气力输送装置
  利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送。①吸送式。抽风机启动后,整个系统呈一定的真空度,在压差作用下空气流使物料进入吸嘴,并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单,能从数处同时吸取物料。但输送距离短、生产率低。密封性要求高。②压送式。鼓风机将空气压入输送管,物料从供料器供入,空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长,生产率较高,但结构复杂。③混合式。为上述两种形式的组合。


发送罐
  与机械式连续输送装置相比,其特点是物料在输送过程中完全密闭,受气候和环境的影响小,工人工作条件好,物料不致受潮、污损或混入杂质,设备简单,结构紧凑,布置灵活,占地较小,设备费用低,可同时进行某些工艺(如粉碎、烘干、分级)作业,易于集中控制,可实现自动化,提高输送能力。除易碎、粘附性强、磨琢性大、有腐蚀性和易起化学变化的物料需特殊处理外,一般松散物料均可输送。缺点是能耗较大,对物料的块度、粘性和湿度有一定限制,风机噪声大,输送磨削性物料时,管道易磨损。为克服上述缺点,正在发展一种静压式输送装置。其基本原理是在输送管中形成许多彼此相间的料栓和气栓,用空气压力推送料栓前进以达到输送的目的。此外,还有将气流充入粉状物料中,使物料流动性好而便于输送的空气输送斜槽。
  气力输送装置属于密相中压气力输送,适用于不易破碎颗粒、粉料物料的输送。广泛应用于铸造、化工、医药、粮食的行业。
  气力输送装置与输送管道、球形三通、增压器、增压弯头等组成密封输送系统,可以配自动控制电控系统,实现整个系统无人控制及配合PLC自动控制。
  装置特点
  1.物料在密闭管道内运行,不扬尘,环境整洁。
  2.能耗低,噪音小。
  3.管道布置灵活,占地小。
  4.可远距离输送,达到500米以上。
  基本形式
  根据设备组合情况的不同,气力输送装置一般可分为吸气式、压气式和混合式三种基本形式。
  吸气式
  这种输送方式的特点是
  1.可以从几处同时吸取物料,输送到一处集中。
  2.适宜于堆积面广,或装在低处深处物料的输送。
  3.只要有空气吸入口,就能很容易地把管道伸入到一些狭窄的地方(如料斗下部),吸取物料进行输送。
  4.在输送过程中,没有灰尘飞扬,供料口可以敞开,供料和输送可以连续进行。
  5.由于输送气流的压力低于大气压力,水分容易蒸发,所以对水分多的物料比压气式容易输送。
  压气式:
  这种输送方式的特点是:
  1.将输料管分叉并安装切换阀,即可改变输送路线或同时向几个地方输送。
  2.因为输送空气的压力可以提高到风机额定的 排气压力,所以即使输送条件有些变化,也能保持一定程度的适应性,适合于高浓度长距离输送。
  3.整个装置内部处于正压状态,物料易从排料口排出。卸料器和除尘器结构较简单,但供料器结构较复杂。在输送过程中,灰尘容易飞扬。
  主要设备
  (一)、接料器和供料器
  接料器和供料器是使物料与空气混合并送入输料管的一种设备,是风运装置的咽喉。接料器的结构是否合理,直接影响整个风运装置的输送量、工作的稳定性和电耗的高低。所以,如何根据装置的不同工作条件,正确地设计和选用合理的接料器,是提高风运工作效果的重要环节。
  对接料器结构的要求是:
   ,物料和空气在接料器中应能充分混合,即要使空气从物料的下方引入,并使物料均匀地散落在气流中,这样,才能有效地发挥气流的悬浮和推动作用,防止掉料。
  第二,接料器的结构要使空气能通畅地进入,不致产生过分的扰动和涡流,以减少空气流动的能量损失。
  第三,要使进入气流的物料尽可能与气流的流动方向相一致,避免逆向进料。在某些情况下,要使物料减速,或利用其冲力使其转向,这样,可以降低气流推动物料的能量消耗。
接料器有负压接料器和正压接料器(供料器)之分,前者用于吸气式风运装置,后者用于压气式风运装置。
  系统概述
  稀相气力输送主要分为:负压吸送系统、正压吹送系统
  稀相输送是利用风机或真空泵在管道中产生的气流,采用正压或负压并以较高的速度来推动或拉动物料在管道内流动,从而把物料输送到相应的设备。因此该输送方式又被称为低压-高速系统,它具有较低的料气比m(通常把料气比m=0.1~20、压力p=0.01~0.1MPa 或 真空度pv=-0.01~-0.06MPa、速度v=5~30m/s归为低压-高速系统)。
  该系统初端约有10m/s的启动速度,尾端达到约22m/s的高速,因而气流速度较高。输送管道初始端压力通常低于0.1MPa,而尾端则与大气压基本接近。稀相输送的介质一般采用空气或氮气,动力一般由罗茨风机或真空泵提供。罗茨风机和真空泵的稀相输送时,物料在管道中呈悬浮状态,输送当量距离 长达百米。
  其主要组成部件为混合室、吸嘴、星型给料阀、旋风分离器、除尘器、罗茨鼓风机、电控柜等。
  负压系统主要利用真空型罗茨风机(或真空泵)在密封管道内产生的真空,以低于外界大气压的空气流,通过吸嘴(或星型给料阀与混合加速室单元)进料,再与空气混合,沿输料管道吸送到旋风分离器(俗称沙克龙)进行气固分离,实现从低处或散装处多点向高处一点或多点进行物料输送。其特点是物料不外泄,不产生环境问题,供料装置相对简单。
  正压吹送系统则是在高于外界大气压力状态下,压缩空气(或氮气)吹入管道,在混合加速室处形成料气混合物,通过管道把物料送到相应设备,完成整个输送过程。其特点是输送量大、距离较长、流速较低、稳定。对于物料的影响较小。而且分离出的气体净化后直接排入大气,延长罗茨鼓风机使用寿命。
  负压吸送与正压吹送也可以进行适当的组合,形成一个综合系统,由于其兼有负压输送和正压输送的优点,能满足一些复杂的生产工艺要求。
  原理:该装置是利用压缩空气作动力,将固态颗粒物通过密封管道进行干法输送的全套系统设备。该系统一般包括气源、发送器、管道、控制和料仓五部分,具有输送能力高、管道磨损小、输送距离长、能耗低、不污染、自动化程度高的优点。是目前世界是 的固体颗粒干法输送设备。
  用途:广泛用于煤炭、化工、铸造、燃煤电站、医药、建材、粮食、港口等行业
  生产特点
  根据用户提供的输送物料的性质(粒径、比重等)输送距离、爬坡高度、场地情况、生产力、输送方式(连续或间断)等进行设计,选取合适设备,是一种量体裁衣、单台设计、小批量、多品种的非标产品。
  分类与组成
  气力输送是利用管道中流动的空气(或气体)使物料流态化进行粒状物料的输送方:是除尘工程中输送粉尘的常用方法。在输送过程中,管道中呈现气、固两相流状态,在两项流中,单位时间输送的物料量与消耗的空气量比值称为“料气比”,也称“固气比”。
  气力输送装置的类型很多,概括起来有供料装置、输送管道、气固分离器(除尘器)、气源机械和控制元件5部分组成。
  ①低负压气力输送和低正压气力输送;
  ②高正压气力输送系统(仓式泵输送装置)。
  a.仓式泵的结构;
  b.仓式泵的工作过程;
  c.仓式泵的规格;
  d.仓式泵输送装置的特点。
  设计与计算
  ①原始资料收集;
  ②设计程序;
  ③计算和确定有关参数;
  ④系统压力损失的计算;
  a.主要参数
  悬浮速度:悬浮速度集中反映了被输送物料的主要物理特性,是在气力输送计算中具有实用意义的原始数据。悬浮速度常通过试验测定。计算时可查有关设计手册。
  气流输送速度气力输送速度关系到装置运转性能的好坏和经济性。针对不同物料,均存在有一个 适宜的输送气流速度值,即“经济速度”或“安全速度”。
  “安全速度”很难用计算求得,一般由试验确定。
